Разводка сантехники: Схема подведения труб

Разводка сантехники является важным этапом строительства дома. От того, насколько качественно она выполнена будет зависеть эффективная работа всех сантехнических приборов вашего жилища. Эта работа может вполне быть выполнена даже начинающим мастером, главное знать все основные принципы работы, а также разобраться со всеми нюансами. К тому же, самостоятельное выполнение разводки значительно сэкономит ваш бюджет.

Основные моменты разводки. Работа начинается с выполнения проекта будущего разведения. Это поможет с точностью определить место под каждый сантехнический прибор, определиться с расходными материалами и подобрать нужные элементы трубопровода.

Делается список всех планируемых приборов в санузле. Причем, если ванная с туалетом находятся в разных помещениях, то разводка проектируется для каждого в отдельности. Дело в том, что обособленный монтаж не может быть выполнен из-за связанных коммуникаций.

Стандартный шаблон подведения труб:

Далее следует построение схемы проекта. Для чего делаются замеры комнаты.

Еще одним важным моментом является соблюдение рекомендуемой последовательности расположения сантехники. Так, к примеру, унитаз необходимо располагать ближе к стояку.

Существуют требования установки сантехники, относительно канализационного стояка:

Кроме того, перед этим необходимо ознакомиться с технической документацией по подключению сантехнического оборудования. Если по документации предусмотрен типовой вариант одноуровневого расположения трубы и оси канализационного вывода устройства, проблем быть не должно. А если подключение не типовое, то нужно ознакомиться со всеми его нюансами.

В основном, много вариаций подключения бывает у унитаза. В зависимости от, того какая модель, слив бывает прямой либо наклонный, направленный в пол или стену. Также, не стандартное подключение может быть у ванны и душевой кабины, разнообразное расположение слива. Все это нужно учитывать при проектировании. Трубы могут разводится несколькими методами. После фиксации сантехники, начинают подведение к ней труб.

Выполнение схемы является обязательным этапом для того, чтобы результат был качественным. В схеме указывается точное количество ответвлений и соединений, определены участки подключения, с помощью чего экономится время и материалы.

В процессе проектирования необходимо придерживаться следующих правил:

Специалисты утверждают, что не стоит усложнять схему разведения и делать ее предельно простой. Прокладка всех основных труб выполняется под половым покрытием, от которых вверх по перпендикуляру посредством тройников монтируются водопроводные отводы.

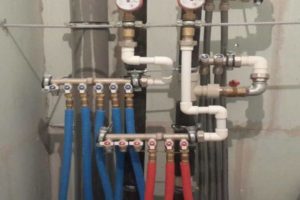

При коллекторном способе происходит параллельное подключение каждого из приборов к участку главной магистральной трубы. Для чего пользуются специальным элементом, называемым коллектором. Он представляет собой специальное устройство для распределения водных потоков.Отличается надежностью и практичностью из-за подключения каждого потребителя с помощью индивидуальной подводящей пары. Благодаря чему, вода, подаваемая к устройствам, может регулироваться и полностью перекрываться кранами. Здесь можно выполнить скрытую прокладку, т. к. у подводящих труб коллекторного разведения мало соединительных элементов.

Отсюда можно выделить следующие преимущества данной разводки:

Последовательную выполняют посредством поочередного подсоединения каждого сантехнического устройства, с помощью отдельного тройника, к основной магистральной трубе.

Принцип устройства заключается в следующем:

В целом схема является достаточно простой. Однако, этот способ наиболее подходящий для небольшого количества подключаемой сантехники. Дело в том, что если одновременно активировать несколько водозаборных точек, то напор в них будет уменьшаться и быть недостаточным для нормального функционирования приборов. Для небольшой квартиры с одним санузлом это самый подходящий вариант.

Основным недостатком способа считается то, что при замене или ремонте одного прибора нет возможности его отключения. Эта схема простая, но не очень удобная при использовании.

Но достоинства здесь также имеются:

Прокладывание труб может быть выполнено такими методами: открытый, закрытый и комбинированный.

Открытый предполагает установку труб на поверхности пола или стены. Выделяются следующие преимущества данного устройства:

К недостаткам относится непрезентабельный внешний вид и занятие полезной площади. Последние крайне неудобно для маленьких помещений, ведь полезные сантиметры будут заняты водопроводными или канализационными трубами.

Выполнение монтажа скрытой проводки подразумевает укладку труб в стены. При этом способе свободная площадь не теряется и можно расставить мебель и сантехнические приборы наиболее выигрышно.

Но, как и везде, здесь есть свои минусы:

При комбинированном магистральная труба кладется на поверхности стены, а после ее маскируют в короб или фальш-панель. Сложность тут заключается в том, что канализационная труба должна максимально близко располагаться к водопроводной для совместного их декорирования. Маскировочным материалом может быть профилированный гипсокартонный короб, а также всевозможные декоративные элементы из пластика или плитки.

Основные этапы разводки заключаются:

При наличии полотенцесушителя в ванной комнате его можно подключить как к горячему водоснабжению, так и к отопительной системе. Специалистами более приветствуется первый способ потому, что, при использовании второго вариант он будет в рабочем состоянии лишь в отопительный сезон. Это касается многоквартирных домов.

При подведении к горячему водоснабжению между магистральной трубой и полотенцесушителем потребуется установка специальной перемычки или байпаса.

Выполнение сборки канализационного трубопровода не трудное, но очень ответственное мероприятие. При самостоятельном выполнении этой работы необходимо во все стыковочные пространства труб класть резиновые прокладки. Это нужно для создания грамотного соединения, исключающее протечки и распространение неприятных запахов.

При тщательной планировке и качественно выполняемой работе будет гарантией продолжительной и бесперебойной работе вашей сантехники, и как следствие комфортных условий проживания в доме или квартире. Главное при выполнении этих работ своими руками не забывать о том, что все механизмы и вентили были расположены в пределах быстрой досягаемости.
