Ввод электричества в дом: Способы ввода — подземный, воздушный

17.09.2019 19:29

Ввод электричества в дом: Способы ввода — подземный, воздушный

При строительстве одним из важных вопросов является ввод электричества в дом. Проведение электричества считается ответственным мероприятием, от которого зависит внутренняя работа сети, качество работы электрических приборов, обогрев и пожаробезопасность дома.

Методы ввода: выделяются подземный способ и по воздуху. Для уличных монтажных работ наиболее подходящими считаются провода СИП 2*16 или 4*16, а для внутридомовых ВВГнг-Is 2*6, 4*6, 4*10 или 2*10. Выбор будет зависеть от установленной общей потребляемой мощности данного строения.

Заметка: Аббревиатура СИП переводится как самонесущие изолированные провода. Это современные безопасные помощники при проведении электричества.

Если сравнивать устаревшие элетрокабели, в которых не было никакой изоляции, и СИП, то бесспорно вторые более надежные и отличаются большим количеством преимуществ.

Раньше при производстве электрокабеля изоляция вообще не предусматривалась, так как в те года не было таких материалов, которые были способны долгое время выдерживать большие нагрузки находясь на улице. Что естественно выливалось в большие проблемы потому, что провода закрепляются на опорных изоляторах и должны выдерживать необходимое междужильное расстояние. Конструкция из-за этого получается громоздкой. А при большом ветре не редким явлением являются перехлестывания и обрывания проводов, что естественно приводит к замыканиям и, в лучшем случае, простым отсутствием электричества.

СИП полностью покрыты изоляционным полиэтиленовым материалом.

Преимущества самонесущих проводов:

Благодаря тому, что есть специальные односторонние прокалывающие зажимы, жилам не нужна защита, а с использованием шестигранной головки можно регулировать зажимы.

Материалы, которые понадобятся для непосредственного подведения к стенам строения:

Как будет производится проведение СИП вдоль наружней стены строения зависит от материала выполнения.

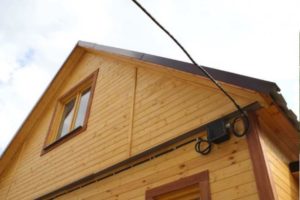

Ввод электричества в дом: Способы ввода — подземный, воздушный- Провода СИП : Подробности +Видео и фотоАнкерный кронштейн применяется при подключении провода к воздушной опоре и строению. Важно: По нормам безопасности кронштейны к дому крепятся на уровне не ниже 2,75 м от поверхности земли. Далее следует введение проводки в домовладение. СИП отличны для наружного проведения, а вот для внутренних они не подходят. Именно поэтому специалистами рекомендуется делать щиток снаружи и подключать их к иному кабелю.

Также наличие электрощита снаружи будет предохранять от скачков напряжения. Щиток имеет автоматический выключатель с заземлением. Его помещают в защитный бокс, который должен располагаться таким образом, чтобы провод СИП опускался ниже с запасом. В щитке кабель СИП переходит в иной, идущий в строение .

В отличии от СИП он уже, обладает большей гибкостью, срок эксплуатации до тридцати лет, не поддается горению и имеет поливинилхлоридное двухслойное покрытие. По трубе из металла он вводится в стену дома, а внутри входит в электрощит. Электрический щиток выполняет роль распределения электрической энергии по зданию. Его устанавливают в короб из пластика или металла, который может быть закреплен как на стене, так и помещен в нишу. Внутри него имеется DIN-рейка, на которой размещается вся автоматическая система.

Электрощит является главным элементом внутреннего разведения электричества, от которого оно распределяется по всем помещениям.

Схема заключается в опускании кабеля, заключенного в металлической трубе вниз по опорному столбу. Вырывается траншея от столба к зданию в глубину не менее 0,8 м. Кабель, проходящий по траншеи помещают в трубу из пластика или металла, лучше чтобы она была бронированной. Далее траншея засыпается.

Электрификация дома подземным способом может выполняться 2 методами:

В первом методе электрокабель, спрятанный в трубопровод из металла, проводится до внешнего щитка. А во втором через отверстие в фундаменте. Здесь кабель прячется в бронированную трубу и выводится к месту расположения электрощита.

Введение в деревянное строение проводников, имеющих алюминиевые жилы, строго запрещено. Так как, проведение таких проводов по сгораемой конструкции не допускается.

Здесь понадобится произвести переход на медный проводник. Наиболее подходящим является кабель ВВНнг.

Также проведение кабеля через стену из дерева следует выполнять с помощью толстостенной трубы из стали, диаметр которой должен в четыре раза превышать внешний кабель.

Подключение желательно выполнять с небольшим обратным уклоном для предотвращения затекания воды внутрь. Место входа необходимо будет загерметизировать с помощью асбестовых, резиновых или пластиковых заглушек.

Если ввод в деревянное жилище осуществляется со столба через фундамент, то ситуация несколько иная, т. к. конструкция не является горючей. Здесь внимание заостряется на помещении, в которое идет кабель — сухое или влажное.

Какой способ ввода выбрать, будет зависеть только от ваших желаний. Каждый метод хорош по своему — воздушный является более легким, а вот под землей надежнее.
