Котел Холмова своими руками

10.08.2019 20:08

Котел Холмова своими руками

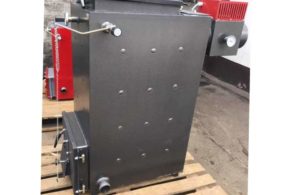

Твердотопливный котел Холмова: особенности использования, технические характеристики. Котел Холмова относят к твердотопливным котлам длительного горения. Устройство по своей конструкции состоит из вертикальных шахт в двух экземплярах. Первая камера более объемная и предназначается для закладки топлива и его дальнейшего сжигания. Горение материала протекает только в ограниченном пространство внизу закладки, и поэтому устройство еще называют как котел нижнего длительного горения.

Вторая камера чуть меньше и в ней происходит дожигание газов древесины. Помимо этого, это еще и местоположение теплообменника: именной в этой части идет самое активное нагревание воды для отопительной системы.

Под тлением подразумевается разложение соединений органики под действием высокой температуры. Процесс сопровождается выбором дыма в больших количествах с большим содержанием сажи и смол. Эти газы дыма при прохождении через раскаленные угли получают обогащение дополнительными веществами и получаются пиролизные газы, которые на порядок активнее.

Котел Холмова своими руками: чертежи, особенности конструкции для отопления домаНа одной закладке твердотопливный котел Холмова может работать беспрерывно до 12 часов. Это почти в 4 раза больше, чем у стандартных теплогенераторов на твердом топливе. Именно поэтому его и называют котлом длительного горения. Продолжительность сжигания одной закладки достигается благодаря ограничению горения в загрузочной камере. Эта же камера является самой большой в агрегате и вмещает намного больше, чем стандартные топки твердотопливных котлов.

У котла при параметрах мощности в 15кВт объем загрузочной шахты равен 185 литрам. Из всей закладки от верхней границы до колосников горение будет происходить лишь на нижних 25 см. Остальное же топливо будет находиться над прослойкой и ждать прогорания нижнего слоя материала, а после будет занимать его место.

Пространство над углями, которые горят, составляет около 30 см и называется областью активного дымообразования и газообразования. Большая часть потока воздуха, который входит, поступает под колосники и под ними проходит уже во вторую камеру дожигания пиролизных газов. Этот воздух будет затягивать газы и дым, которые находятся над горящим слоем.

Камеры отделены друг от друга перегородкой, которая стоит строго вертикально. Лишь в самом низу стенка имеет небольшой просвет. Через это пространство, которое свободно, под действием тяги пламя засасывает из первой камеры во вторую. В этой нижней части проходит полное дожигание газов, а сверху установлен теплообменник конвекционного действия. Место с пиковой температурой находится внизу второй шахты, где показатель температуры достигает до +800 градусов. Примерно 65-70% тепла в области будет передаваться на водяную рубашку котла в виде излучения радиационного типа. Оставшаяся тепловая энергия собирается в водотрубном конвекционном теплообменнике.

Самым ощутимым плюсом выделяют высокий КПД. При грамотно продуманной схеме дожигания газов пиролиза такая конструкция становится второй по уровню производительности после пиролизных котлов. При этом отметим то, что цена на действительно хороший пиролизный котел намного выше, чем на шахтный котел Холмова. Высокий КПД получается за счет сложной системы съема тепла.

Она дает возможность быстро и эффективно прогревать воду в теплообменнике благодаря сразу двух источникам тепла – радиационного, который возникает при горении пиролизных газов и конвекционного, который образуется за счет теплопроводности при действии нагретого газа с корпусом обменника тепла.

Еще один важный плюс конструкции заключается в том, что используется принцип нижнего горения. За счет этого получается достичь продолжительного периода сжигания одной порции топлива. Помимо этого, в отличи от котлов с длительным верхним горением, в этой конструкции можно даже во время работы подбросить дров. Такие популярные агрегаты, как котел Стропува и прочие требуют дождаться полного окончания горения перед тем, как будет возможность обновить топливо.

Главным конкурентом Холмова среди котлов длительного горения является Стропува. Устройство цилиндрических котлов, которые работают по принципу сгорания слоя, находящегося сверху, не только уменьшает степень удобства использования, но и ограничит КПД. Здесь даже технологически нет возможности создать такой сложный обменник тепла, который есть в котле Холмова и производных.

Изготовление и продажа котлов Холмова существуют не первый год и сейчас в Сети можно найти огромное количество негативных отзывов об эксплуатации.

Котел Холмова своими руками: чертежи, особенности конструкции для отопления домаПравда, чаще всего они связаны не с особенностями конструкции, а с тем, что с производства часто на продажу попадает брак. Именно по этой причине лучше всего покупать более надежные устройства, которые поставляют проверенные производители. Есть несколько фирм, которые на основе представленного котла спроектировали улучшенные версии агрегата, и огромный интерес сейчас вызывает котел Термико.

Инженеры компании потрудились на славу и усовершенствовали технологию подачи воздуха таким образом, чтобы можно было повысить КПД устройства. На входе в котле воздух сразу же разделяется на два потока. Около 80% (основная масса) идет под колосники и дает горение топлива в первой камере и дожигание газов во второй.

Второй немаловажной разработкой инженеров Термико является катализатор из керамики для вторичной подачи порции воздуха. Под вторичной подачей имеется в виду тот воздух, который попадает в нижнее пространство второй камеры. Благодаря этому процесс дожигания протекает эффективнее. Использование термической керамики при создании каналов вторичной подачи дает возможность выводить интенсивность горения газов пиролиза на высший уровень.
